產品概述
品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：28.0mm
參考單重：12.5g
每箱包裝數量：648 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

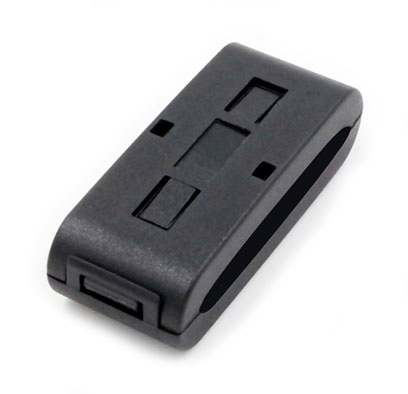

- EMI / EMC 對策用夾扣式鐵氧體磁芯 363312 型 產品詳細介紹資料

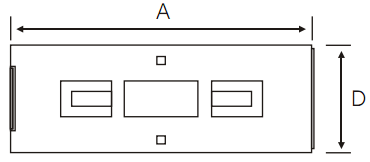

產品平面圖：

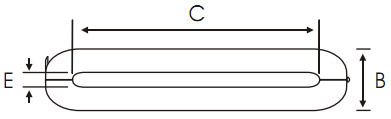

產品尺寸：(mm)
A B C D E 36.0±1.00
9.4±0.8
28.0±1.0
14.8±1.0
2.0±0.5
電氣特性：
AT 25MHZ
25? MIN
AT 100MHZ
80? MIN
測試儀器
HP 4191A
測試夾具
HP 4286
繞線方式
0.65T.C.W*120mm*0.5TS
測試溫度
25℃
測試濕度
65%
參考單重：
12.5g
抽測數據：
項目
AT 25MHZ
AT 100MHZ
A B C D E 參考值
25? min
80? min
36.0±1.00
9.4±0.8
28.0±1.0
14.8±1.0
2.0±0.5
1 29.62
99.06
36.12
9.45
28.12
14.76
2.04
2 28.51
98.45
36.33
9.42
28.35
14.82
1.98
3 36.06
96.83
36.52
9.43
28.27
14.79
2.11
4 30.48
102.32
36.15
9.38
28.09
14.81
2.08
5 32.13
97.51
36.33
9.41
28.14
14.79
2.06
x-bar
31.36 98.83 36.29 9.42 28.19 14.79
2.05
R 7.55 5.49 0.40 0.07 0.26 0.06 0.13
參考的曲線圖：
材料特性：
初始磁導率 μi±30%
800
矯頑力HC(A/m)
20
居里溫度Tc (℃)
>110
比損耗因子 Tan e/μi x 10-6
16(0.1MHz)
電阻率ρ(??m)
>105
比溫度系數 ɑ e/γ x10-6
5-10
飽合磁通密度 Bs (MT)
350(1600A/m)
使用范圍F MHz
1-1000
剩磁 Br (MT)
200
密度d g/cm3
4.7
構成主要成分：
成份
CAS 編號
EC 編號
比率
Fe2O3
1309-37-1
215-168-2
55.5%~73.5%
ZnO
1314-13-2
215-222-5
14%~22%
MgO
1309-48-4
215-171-9
1%~9%
MnCO3
598-62-9
209-942-9
1%~15%
CuO
1317-38-0
215-269-1
1%~8%
